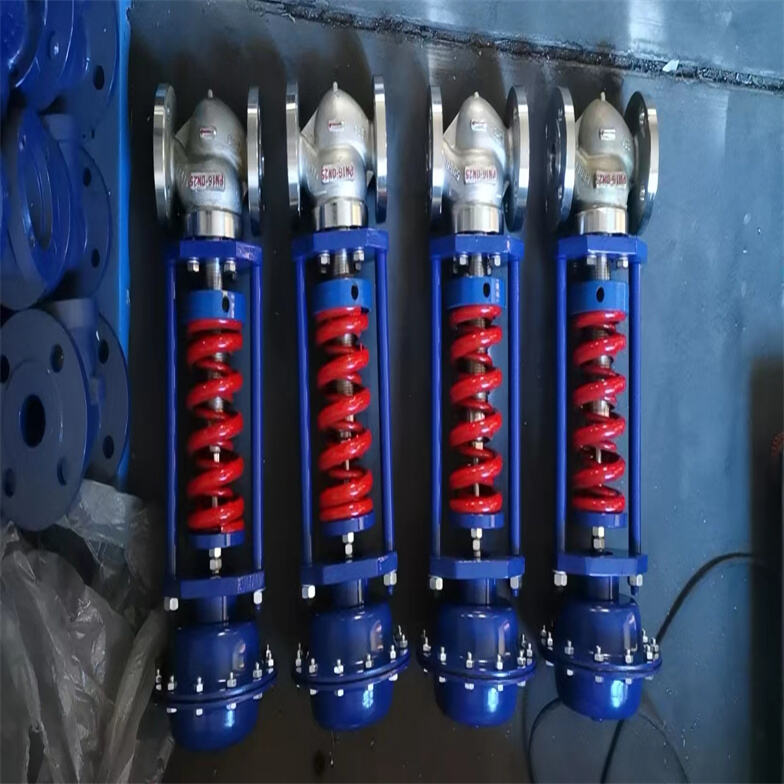

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范

自力式減壓閥是一種無需外接電力、壓縮空氣等外來能源的自動調節閥門，依靠被調介質自身的能量完成壓力控制，是典型的節能型自控裝置，廣泛應用于各類工業與民用流體管路系統中它的核心工作邏輯建立在“力的動態平衡"之上，通過改變閥體內啟閉件的節流面積，調整流體流速與動能，形成可控的壓力損失實現減壓。運行過程中，閥門會通過取壓管路將出口側的壓力信號直接傳導至執行元件上，當出口壓力高于預設值時，介質作用在膜片或活塞上的推力會超過預設彈簧的反作用力，推動閥芯向關閉方向移動，縮小流通面積，增大節流阻力，迫使出口壓力回落；當出口壓力低于預設值時，彈簧的彈力會推動閥芯向開啟方向移動，擴大流通面積，讓介質流量增加，出口壓力隨之回升。整個過程形成閉環的自動調節，無需人工干預，也無需外接PLC控制系統，就能讓閥后壓力穩定在設定的誤差范圍內。根據取壓和控制目標的不同，它還分為兩種主流模式：最常見的閥后減壓模式，用于穩定下游設備的工作壓力；閥前泄壓模式，則用于維持上游管道的壓力穩定，避免前端系統超壓。

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范

從結構組成來看，它的整體設計緊湊可靠，核心部件主要分為幾大部分：閥體與閥芯是基礎的流體控制單元，負責通過開度變化調節介質流量；執行機構多采用膜片或活塞結構，是感知壓力變化的核心感應元件，能精準捕捉微小的壓力波動；配套的壓力彈簧與調節螺絲，用于預先設定目標穩壓值，運行過程中也可隨時調整參數；取壓管則負責將被控側的壓力信號實時傳導至執行機構，保證壓力反饋的及時性。除此之外，閥桿密封件、閥座等輔助部件，共同保障閥門在長期運行中的密封性與動作靈活性。

在實際應用場景中，它的覆蓋范圍十分廣泛。石油、化工、電力、冶金等工業領域的氣體、液體、蒸汽管路中，它常被用于為后端反應釜、換熱設備、氣動儀表氣源提供穩定的壓力輸入；在食品、輕紡等行業的生產線上，它能避免壓力波動影響產品加工精度；在居民建筑的供水、燃氣輸送系統中，它可以將管網的高壓介質降至符合民用安全標準的范圍，保護后端的用水、用氣器具不受高壓損壞。尤其是在無電、無氣源的偏遠工況，或是有防爆要求的特殊環境中，它無需外接能源的特性，讓系統部署更簡單，運行安全性也大幅提升。

常規工況下，它的公稱壓力覆蓋1.6MPa到6.4MPa區間，適用溫度范圍從-20℃到70℃，特殊定制的高溫版本可耐受最高350℃的介質溫度，調壓范圍從10KPa到800KPa分段覆蓋，調節精度可達±5%，閥前與閥后的減壓比最高可達到10:1，泄漏等級最高能達到VI級，能滿足絕大多數工況的密封要求。

它的核心特點十分突出：無需外加能源，依靠介質自身能量即可工作，既適配特殊工況，也能長期節約運行能耗；壓力設定值在系統運行過程中就可以隨時調整，操作便捷；采用快開流量特性，動作響應靈敏，壓力反饋幾乎無滯后；核心部件多采用不銹鋼材質制作，耐腐蝕、使用壽命長，不同規格的彈簧、執行器還具備互換性，后期維護更換配件十分方便。

ZZYP型自力式壓力調節閥是由閥體,閥座,閥芯,平衡彈簧等部件組成,是一種無需外加能源,利用被調節介質自身壓力變化來進行自動調節的閥門,是根據力學原理將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節,閥前或閥后恒壓或減壓的節能型產品.該產品zui大的特點是能在無電,無氣的場所工作,壓力設定值在運行中可隨意調整.采用快開流量特性,動作靈敏,密封性能好,廣泛應用于石油,化工,電站,輕工,印染等各種工業設備中氣體,液體,蒸汽等介質壓力的自動控制.本系列產品執行機構有:薄膜式,活塞式兩種；作用形式有:閥前壓力調節(泄壓持壓型),閥后壓力調節(減壓穩壓型)；附設隔溫冷凝罐可在≤350℃溫度下使用.根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構,以達到*的控制效果.

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范主要技參數

注:壓力調節范圍可根據用戶要求進行制做.

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范外形連接尺寸

日常維護過程中，需要注意幾個關鍵要點：閥門在管道中應保持水平安裝，避免傾斜影響膜片或活塞的受力平衡；手輪、手柄等操作部件嚴禁作為起吊受力點，避免碰撞變形影響調節精度；要定期清理閥門前端的過濾器，防止介質中的雜質堵塞取壓管、卡住閥芯，引發壓力波動或超壓問題；如果長期停用后重新啟用，要提前打開底部排水口排出執行機構內積存的冷凝水，避免水錘損傷膜片；定期檢查彈簧的彈性狀態，出現疲勞變形時及時更換，保證壓力控制的穩定性。

蒸汽在從鍋爐高壓輸出并輸送至各設備用汽點的過程中，通常需要進行減壓控制。這種減壓控制的必要性主要體現在以下幾點：首先，高品質、穩定的低壓飽滿蒸汽能更有效地確保生產制品的質量；其次，配置蒸汽減壓閥對于蒸汽系統的穩定運行至關重要。然而，蒸汽減壓閥在減壓過程中可能會出現問題，其中之一便是減壓失效。這主要是由于安裝不當所導致，因此在安裝前需仔細檢查閥門口徑、彈簧壓力范圍等參數，以確保閥門的正確選型和使用。
ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范

蒸汽減壓閥在安裝時，必須確保其水平置于管道上，并嚴格按照閥體上箭頭的指示方向進行安裝，以防止裝反。
在安裝之前，清洗蒸汽管道系統至關重要，旨在避免焊渣、雜物或氧化皮等雜質流入閥內。這些雜質一旦卡塞，將直接導致蒸汽減壓閥失效。此外，還需檢查在蒸汽減壓閥前是否已安裝有效的過濾裝置，如100目蒸汽過濾器，以進一步確保管道的清潔。

接下來，我們探討一下蒸汽減壓的必要性。
⒈、減壓的雙重目的——穩壓與適配需求。在許多工廠中，熱電廠集中供應的蒸汽已成為常態。由于眾多用汽單位在白天集中生產，而夜間使用較少，導致蒸汽壓力在晚上往往達到峰值。為了滿足工廠的需求，減壓成為必要措施。同樣，即使在白天，蒸汽壓力的波動也很大，為了確保生產的穩定性，也需要通過蒸汽減壓閥來維持壓力的恒定。
⒉、由于飽滿蒸汽的特性，其壓力與溫度之間存在一一對應的關系。在特定的工藝流程中，可以通過調控壓力來直接控制溫度，這種控制方式既簡便又能提供有效的溫度管理。這在殺菌鍋、觸摸式干燥器、硫化機以及壓延機等設備上尤為常見，因為這些設備的表面溫度往往難以通過傳統的溫度感應器進行精確測量。因此，壓力控制成為了換熱器溫度控制的基礎。
3、隨著壓力的降低，冷凝水的溫度也會隨之下降，這導致疏水閥后冷凝水的閃蒸比例減少，從而降低了熱量的損失。
4、當蒸汽減壓閥的蒸汽壓力降低時，它更適用于設備的運行。這種降低不僅減少了下游管道中閥門、設備和附件所需承受的壓力等級，而且采用低壓蒸汽的設備相較于高壓蒸汽設備，其采購成本更為低廉，同時使用壽命也得到了延長。
5、隨著蒸汽壓力的降低，其熱焓值會相應增高。例如，在1.6MPa的壓力下，蒸汽的熱焓值為1922.64kJ/kg；降至0.8MPa時，熱焓值增加到2030.31kJ/kg；而當壓力進一步降至0.3MPa時，熱焓值則達到2133.33kJ/kg。因此，采用低壓蒸汽不僅可以減輕鍋爐的蒸汽負荷，還能實現能源的節約。但需注意，為避免蒸汽“帶水"導致干度下降，鍋爐的設計壓力通常相對較高，且不建議在較低壓力下運行。

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范減壓的必要性

在探討蒸汽壓力與熱焓值的關系后，我們不禁要問：為何需要減壓？這背后的原因何在？事實上，減壓不僅僅是為了降低蒸汽的壓力，更是為了充分利用蒸汽的能量，實現能源的有效節約。通過減壓，我們可以將蒸汽的壓力控制在合適的范圍內，從而確保蒸汽的干度，避免因“帶水"而導致的能量損失。同時，合理的減壓操作還能減輕鍋爐的蒸汽負荷，提高系統的運行效率。因此，在利用蒸汽的過程中，減壓成為了的一環。
1、鍋爐產生的蒸汽通常為高壓，這有助于減小鍋爐尺寸，降低濕蒸汽的產生，進而提高蒸汽的干度，并實現遠距離輸送。
2、蒸汽的密度特性表明，在高壓狀態下，蒸汽密度增大，使得同口徑管路能夠輸送的高壓蒸汽量大于低壓蒸汽。因此，采用高壓輸汽可以減小管路尺寸，節約成本。
3、在使用蒸汽時，冷凝現象不可避免。減壓后的蒸汽降低了冷凝水的壓力，從而避免了冷凝水排放時產生的閃蒸蒸汽損失。此外，在低壓下排放冷凝水，能量損失也相對較小。
4、飽和蒸汽的溫度和壓力是相互對應的。在殺菌工藝和造紙干燥機等應用中，通過安裝減壓閥來控制壓力，進而實現對工藝設備溫度的精準控制。
5、工藝設備有其特定的設計壓力。當供應的蒸汽壓力超出工藝系統需求時，減壓是必要的。同時，某些系統利用高壓冷凝水產生低壓閃蒸蒸汽，以達到節能目的。若閃蒸蒸汽不足，則可通過減壓閥產生低壓蒸汽進行補充。
6、減壓還可以減輕鍋爐的蒸汽負荷。在低壓狀態下，蒸汽的熱焓值更高。例如，在2.5MPa時，熱焓值為1839kJ/kg；而在1.0MPa時，熱焓值則提升至2014kJ/kg。因此，低壓蒸汽更適宜設備使用。

ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范接下來，我們將探討蒸汽減壓閥的檢查和保養方法。
1、檢查方法
安裝減壓閥后，為確保安全使用，應進行必要的檢查。首先，用肥皂水輕輕刷洗減壓閥的接口處，以觀察是否有漏氣現象。例如，可以關閉角閥，通過觀察減壓閥上的壓力指示器，判斷是否存在異味泄漏或指針變化。同時，減壓閥進氣管末端的橡膠密封圈至關重要，它負責防止漏氣。在更換LPG氣瓶時，務必仔細檢查密封圈是否完好，如有損壞，務必在使用前進行更換。歷的中毒爆炸事故中，60%以上的原因可歸結于減壓閥故障或橡膠密封圈的丟失/損壞，因此我們必須高度警惕。

2、ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范減壓閥的保養要點
減壓閥作為燃氣設備的重要部件，其性能的穩定與否直接關系到使用的安全性。因此，定期的保養是的。首先，要確保減壓閥處于干燥、通風的環境中，避免受潮導致性能下降。其次，要定期檢查減壓閥的各個部件，如接口、壓力指示器等，確保其完好無損。此外，還要注意清理減壓閥內部的雜質和污垢，以保持其良好的工作狀態。通過這些措施，可以有效延長減壓閥的使用壽命，確保安全、穩定的燃氣供應。

1. 減壓閥及其位置若不符合規范，可能導致液化石油氣滲入，進而引發橡膠密封圈的熔化膨脹，縮小進氣間隙或造成堵塞，嚴重影響使用。此外，橡膠密封圈作為易損件，長期受液化石油氣腐蝕易產生凹坑，導致漏氣。因此，應定期對其進行檢查。

2. 減壓閥頂蓋上的呼吸孔至關重要，它不僅用于減壓和穩定壓力，還能調節空氣量，防止堵塞。然而，許多人對此缺乏了解，甚至因清潔時疏忽而遮擋了呼吸孔，導致事故發生。

對于蒸汽減壓閥的應用，用戶需深入了解其基本類別和優缺點，以滿足實際需求。在安裝時，減壓閥的進口應配備疏水閥，以減少水錘及沖蝕的影響。同時，及時排除管路中的冷凝水至關重要，避免開啟蒸汽減壓閥時產生的水錘現象損壞減壓閥。無論是過熱蒸汽還是飽和蒸汽的減壓過程，都應在減壓閥前進行疏水，以確保其正常工作和延長壽命。
ZZYP型自力式高溫過熱蒸汽壓力減壓閥技術規范

減壓閥上方的旁通截止閥，其口徑與減壓閥保持一致，旨在防止頂部積水引發的腐蝕問題，從而確保不會出現泄露。需注意的是，旁通閥的泄露是減壓閥失效的潛在原因。為了充分發揮減壓閥的預期效果，在安裝過程中，該閥門前后應各設置一段長600mm的直管。若進出口壓力差異顯著，需進行二次減壓時，每個減壓閥的前后端都應安裝長600mm的直管，以確保介質在經過兩個減壓閥時能實現穩定的壓力，從而提升二次減壓的準確性。此外，先導隔膜式減壓穩壓閥下游的取壓點若過于接近閥門，可能會因流動不穩定而影響減壓效果。
